對于一些剛接觸瞬態抑制二極管和接觸瞬態抑制二極管沒多久的朋友來說，他們對瞬態抑制二極管的工作原理及選型不了解，或了解不夠深入。怎么辦呢？小編在此為大家專業的講解下瞬態抑制二極管原理及選型要點分析！ 　　瞬態抑制二極管其工作原理：

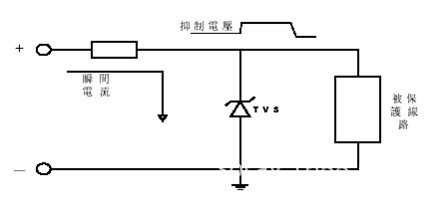

　　器件并聯于電路中，當電路正常工作時，它處于截止狀態（高阻態），不影響線路正常工作，當電路出現異常過壓并達到其擊穿電壓時，它迅速由高阻態變?yōu)榈妥钁B(tài)，給瞬間電流提供低阻抗導通路徑，同時把異常高壓箝制在一個安全水平之內，從而保護被保護IC或線路；當異常過壓消失，其恢復至高阻態，電路正常工作。 　　TVS瞬態抑制二極管的選用技巧：
　　1、確定被保護電路的最大直流或連續工作電壓、電路的額定標準電壓和“高端”容限。
　　2、TVS瞬態抑制二極管額定反向關斷VWM應大于或等于被保護電路的最大工作電壓。若選
　　用的VWM太低，器件可能進入雪崩或因反向漏電流太大影響電路的正常工作。串行連接分電壓，并行連接分電流。
　　3、TVS瞬態抑制二極管的最大箝位電壓VC應于被保護電路的損壞電壓。
　　4、在規定的脈沖持續時間內，TVS瞬態抑制二極管的最大峰值脈沖功耗PM必須大于被保護電路內可能出現的峰值脈沖功率。在確定最大箝位電壓后，其峰值脈沖電流應大于瞬態浪涌電流。
　　5、對于數據接口電路的保護，還必須注意選取具有合適電容C的TVS瞬態抑制二極管器件。

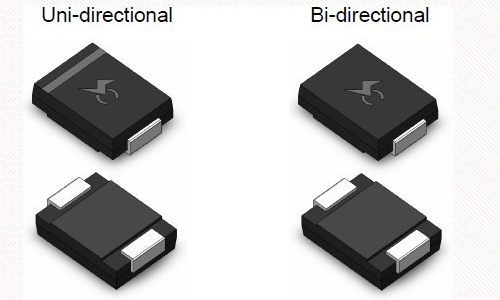

　　6、根據用途選用TVS瞬態抑制二極管的極性及封裝結構。交流電路選用雙極性TVS較為合理；多線保護選用TVS陣列更為有利。
　　7、溫度考慮。瞬態電壓抑制器可以在－55~+150℃之間工作。如果需要TVS瞬態抑制二極管在一個變化的溫度工作，由于其反向漏電流ID是隨增加而增大；功耗隨TVS結溫增加而下降，從+25℃到+175℃，大約線性下降50％雨擊穿電壓VBR隨溫度的增加按一定的系數增加。因此，必須查閱有關產品資料，考慮溫度變化對其特性的影響。
