　　RS-232、RS-422與RS-485都是串行數據接口標準，串行數據接口在具體應用設計上，接口傳輸線通常暴露于戶外，因此極易因為干擾、電壓不穩、負載短路、安裝接線錯誤、雷擊等原因引入過電壓、過電流等損壞接口電路。一旦過壓引入，就會(huì )擊穿損壞。在有強烈的浪涌能量出現時，甚至可以看到收發器爆裂，線路板焦糊的現象。

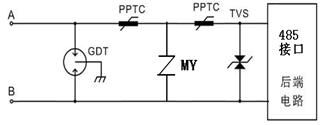

　　因此過流保護和防雷擊保護成為各串接口設計必須要考慮的。通常如下參考圖所示，使用自恢復保險絲和TVS管作為的過流保護和防雷擊保護。

　　當有過電流或雷擊事件發生時，產生的過電流、過電壓由A/B線引入，經過自恢復保險絲，然后GDT作為初級共模防護，通常GDT可以承受10KA(8x20us)浪涌沖擊。之后殘壓已經大大降低到1KV以下，然后TVS管作為二級保護進行共模/差模保護，到收發器的電壓被鉗制在12V以下，同時，通過A/B線上的上拉電壓可以保證A/B線上的電壓保持在高電平，而實現對收發器的過流和浪涌保護。

　　通常，對于4KV以下過電壓，可以省去初級保護—--GDT。單用TVS就能實現浪涌保護的要求。當RS-485總線安裝錯誤或與電力線（例如220VAC）搭接短路時。A/B線上的自恢復保險絲可以提供短路保護。
