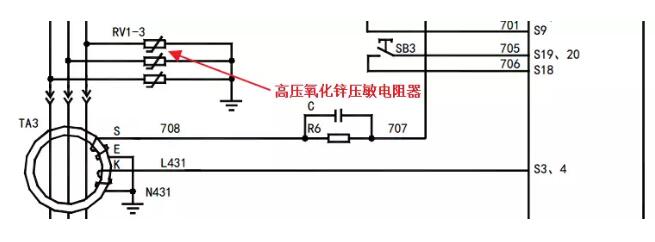

檢修過高防開關，移動變電站的朋友可能在都見過上圖這個元件，這個就是高壓氧化鋅壓敏電阻，一般將其并聯在主回路中，作為過電壓保護元件使用。它主要用于抑制電氣系統的各類操作過電壓、回路諧振過電壓和雷電感應過電壓。 　　上圖為其在GBP9L-6G型礦用隔爆型礦用高壓真空配電裝置中應用的接線方式。

　　保護原理：

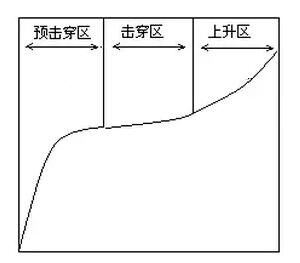

　　根據壓敏電阻的伏安特性，壓敏電阻可以分為三個工作區：預擊穿區、擊穿區、上升區。 　　預擊穿區：在此區域內，施加于壓敏電阻器兩端的電壓小于其壓敏電壓，其導電屬于熱激發電子電導機理。因此，壓敏電阻器相當于一個10MΩ以上的絕緣電阻，這時通過壓敏電阻器的阻性電流僅為微安級，可看作為開路。該區域是電路正常運行時壓敏電阻器所處的狀態。
　　擊穿區：壓敏電阻器兩端施加一大于壓敏電壓的過電壓時，其導電屬于隧道擊穿電子電導機理，其伏安特性呈優異的非線性電導特性，在擊穿區，壓敏電阻器端電壓的微小變化就可引起電流的急劇變化，壓敏電阻器正是用這一特性來抑制過電壓幅值和吸收或對地釋放過電壓引起的浪涌能量。
　　上升區：當過電壓很大，使得通過壓敏電阻器的電流大于約100A/cm2時，壓敏電阻器的伏安特性主要由晶粒電阻的伏安特性來決定。此時壓敏電阻器的伏安特性呈線性電導特性，上升區電流與電壓幾乎呈線性關系，壓敏電阻器在該區域已經劣化，失去了其抑制過電壓、吸收或釋放浪涌的能量等特性。
　　根據壓敏電阻器的導電機理，其對過電壓的響應速度很快，因此只要選擇和使用得當，壓敏電阻器對線路中出現的瞬態過電壓有優良的抑制作用，從而達到保護電路中其它元件免遭過電壓破壞的目的。
