      TVS二極管應用于直晶體管和流穩壓電源保護





      發布者：深圳市踏歌科技有限公司  發布時間：2017-03-24





      　　TVS二極管應用于直流穩壓電源保護

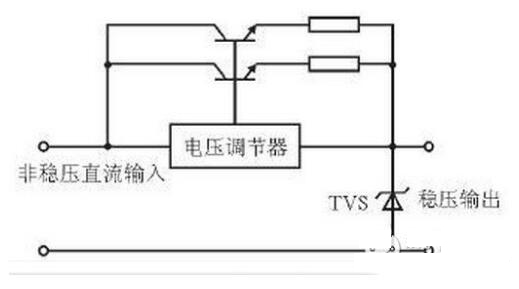

      　　圖3是一個直流穩壓電壓，在其輸出端加上TVS二極管，可以保護使用該電源的儀器設備，同時還可以吸收電路中晶體管的集電極到發射極間的峰值電壓，從而保護晶體管。建議在每個穩壓源的輸出端增加一個TVS二極管，這樣可以大幅度地提高整機的可靠性。

　　TVS二極管在電路設計應用TOP7 ——電路圖天天讀（133）

      TVS二極管應用于直流穩壓電源保護


      圖3 TVS二極管應用于直流穩壓電源保護

　　TVS二極管應用于晶體管電路保護

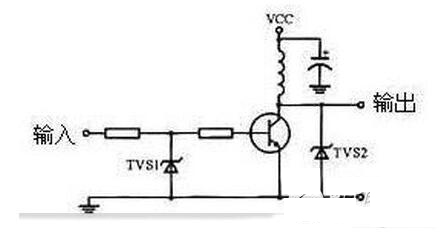

      　　各種瞬變電壓會(huì )使晶體管的EB結或CE結擊穿而損壞，當晶體管集電極有感性（繼電器線圈、變壓器、電動機）負載時，通常會(huì )產生高壓反電勢，可能損壞晶體管。在實際應用中，建議采用TVS二極管作為保護器件。圖4所示為T(mén)VS二極管應用于晶體管電路的保護實例。

　　TVS二極管在電路設計應用TOP7 ——電路圖天天讀（133）

      TVS二極管用于晶體管電路保護

圖4 TVS二極管用于晶體管電路保護
