      TVS二極管應用于集成電路保護





      發布者：深圳市踏歌科技有限公司  發布時間：2017-03-24





      　　集成電路的保護

      　　由于現代IC的集成度越來越高，而其耐壓則越來越低，因而很容易受到瞬變電壓的沖擊而損壞，故須采取保護措施。通常在CMOS電路的輸入端及輸出端都有保護網絡(luò )，為了可靠起見，在各整機對外接口處也增加了各種保護網絡(luò )。圖5中給出了用TVS二極管對CMOS器件進行保護的有關電路措施。

　　TVS二極管在電路設計應用TOP7 ——電路圖天天讀（133）

      TVS二極管集成電路保護實例

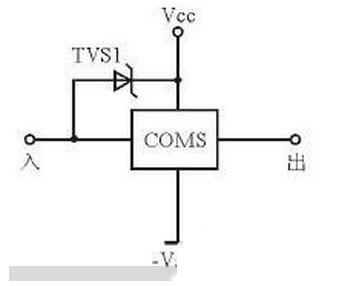

      圖5 TVS二極管集成電路保護實例

　　TVS二極管應用于集成電路運放保護

      　　集成運放對外界電應力非常敏感，圖6所示是用TVS在運放差模輸入端防止過壓損傷的保護電路。

　　TVS二極管在電路設計應用TOP7 ——電路圖天天讀（133）

      TVS二極管應用于集成運放保護

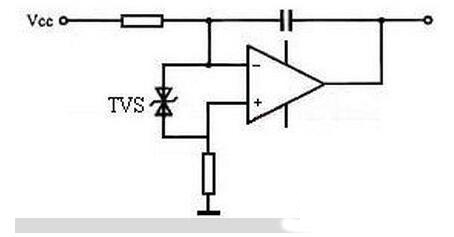

      圖6 TVS二極管應用于集成運放保護
