共享單車電子鎖的防靜電保護方案



　　全民共享，共享經濟，互聯網+，這些熱點關鍵詞不是說說而已。
　　在基礎公共建設比如：公路，鐵路，大橋，隧道，公園已經建設完整后。我們的社會(huì )開始建設移動共享經濟比如:共享自行車，共享電動自行車，共享電動汽車，共享卡拉OK廳……
　　特別是共享單車，數量規模越來越大，像春雨一樣，灑遍大江南北。我們國家近期******了共享單車的發展指導意見，明確共享單車必須配備定位系統和電子鎖。魔拜單車的標準配置就是定位系統和電子鎖，不愧是行業領頭羊，什么都想在了前面。共享就得無后顧之憂，減少維修被毀壞成本。
　　共享單車電子鎖是基于2G/3G模塊傳輸技術，電子鎖的電路防靜電保護非常重要。摩拜單車一個小小的電路板用到7顆以上的TVS/ESD：
　　共享單車電子鎖需要保護的線路很多，如下：
　　1.SIM卡,可以選擇防靜電ESD： SRV05-4 ,或者ESDA05CT，或者SD05C，或者SDA05CW 或者ESDA05CP,普通電容單路保護的ESD內部結構如圖。

　　2.GPS天線, 可以選擇防靜電ESD：ULC0511CDN,或者LC05CI
　　超低電容的單路ESD內部結構多了降容二極管：

　　3.24V電源，可以選擇防靜電ESD：SDA2411CBP 或者 SD24C
　　4.普通I/O進出口，可以選擇防靜電ESD：ESDA05CT 或者 SD05C，或者SDA05CW 或者ESDA05CP
　　5.USB2.0，可以選擇防靜電ESD：SRV05-4或者SDA05CW 或者ESDA05CP
　　保護方案圖展示如下：

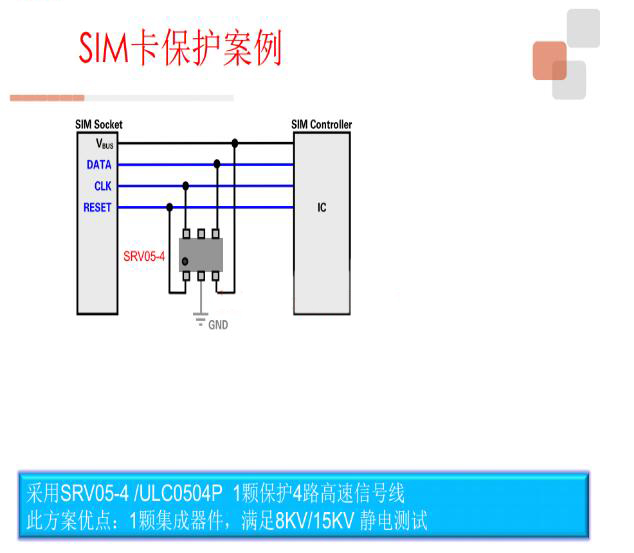

SIM卡保護案例

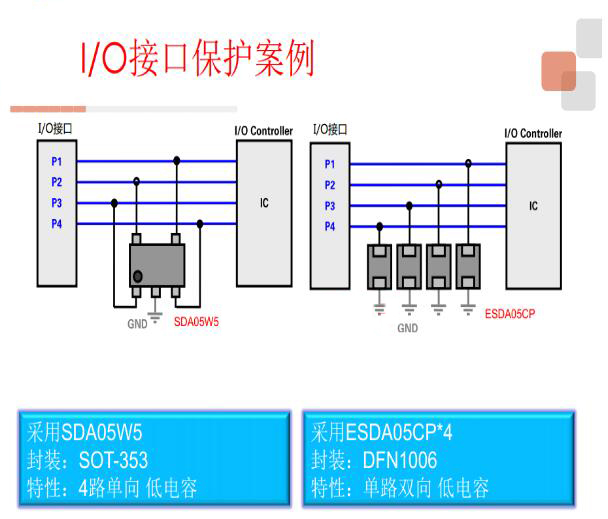

I/O接口保護案例

　　針對IO的保護可以采用集成和分立的2種方案，更多客戶選用SOD-323封裝的SD05C 來保護，因為SD05C功率在300W 以上，可以有效抗住室外的一些雷擊浪涌干擾。

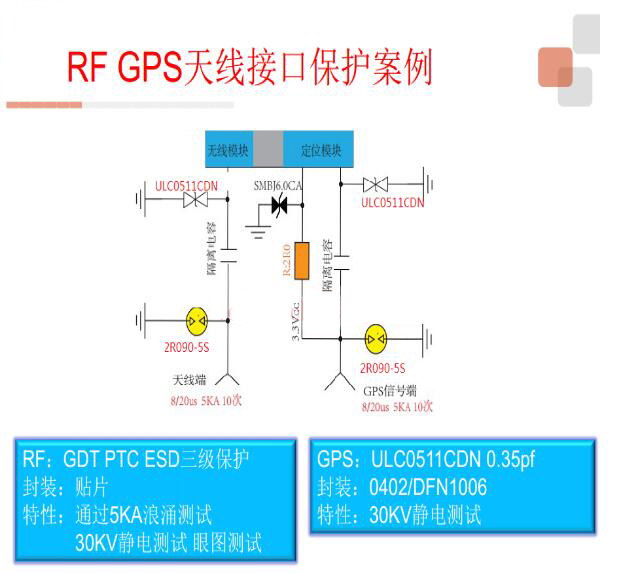

RF GPS天線接口保護案例

　　基于模塊的天線會(huì )用到高頻信號，所以此處可以設計超低電容的ESD  ULC0511CDN來保護

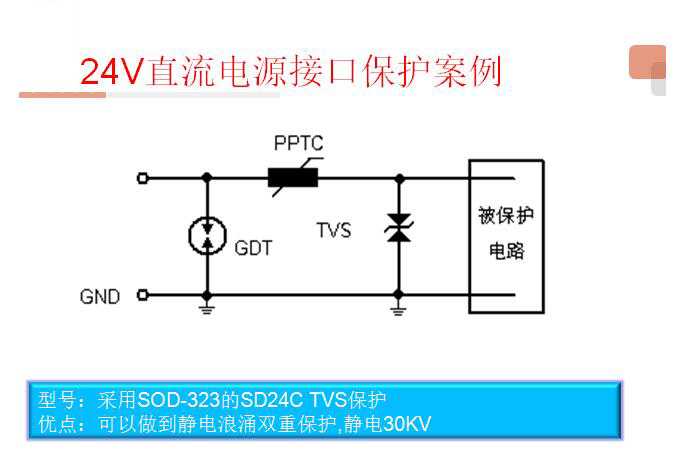

24V直流電源接口保護

　　針對電源的保護很多設計采用PESD24VL1BA ,踏歌電子的SD24C 的抗浪涌能力會(huì )更強，在400W左右。
　　歡迎各位研發設計工程師索取樣品。
