設計說明：
　　保護應用：
　　對于配備了外置式交流電源適配器的產品，可采用直流電壓（范圍通常為5VDC至18VDC）電源供電。 電氣威脅包括雷擊浪涌，靜電放電和過電流情況（短路或過載）。
　　解決方案說明：

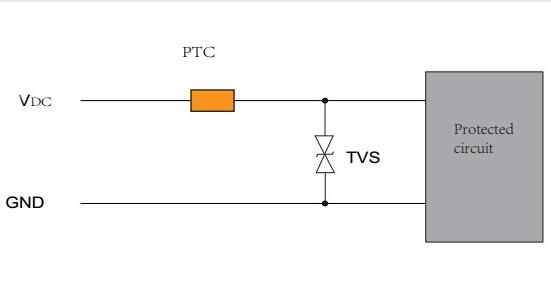

　　如左圖所示，保險絲或PTC可用于短路和過載電流的情況。 用于浪涌和ESD保護，可使用壓敏電阻（如LA系列）或瞬態抑制二極管（如：P4KE或P4SMA系列）。
　　配套解決方案：
　　請注意，在考慮替代解決方案時，應著重考慮該瞬態浪涌幅值的大小。 例如，若浪涌電流過大， 可選用C-III 或UltraMOV壓敏電阻，或功率更大的二極管（如600W, 1,500W）。 若唯一的威脅來自靜電放電，那么可選擇多層片式壓敏電阻器。
　　監管問題：
　　如需考慮靜電放電問題，可查閱IEC 61000-4-2獲取測試方法和應采用的瞬態波形信息。
　　特性：不適用。
　　應用警告：不適用。
