TVS二極管在電路設計中的應用有哪些？TVS二極管在電路設計中的典型應用在實際的應用電路中，處理瞬時脈沖對器件損害的最好辦法，就是將瞬時電流從敏感器件引開。為達到這一目的，將TVS二極管在線路板上與被保護線路并聯。這樣，當瞬時電壓超過電路正常工作電壓后，TNS將發生雪崩擊穿，從而提供給瞬時電流一個超低阻抗的通路，其結果是瞬時電流通過TVS二極管被引開，從而避開被保護器件，并且在電壓恢復正常值之前使被保護回路一直保持截止電壓。在此之后，當瞬時脈沖結束以后，TVS二極管再自動恢復至高阻狀態，整個回路進入正常電壓狀態。以下是TVS二極管在電路應用中的幾個典型實例。
(1)TVS二極管在交流電路中的應用

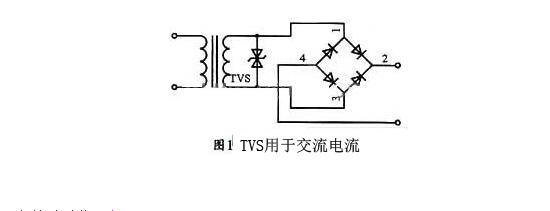

圖1所示是一個雙向TVS二極管在交流電路中的應用電路。應用TVS二極管可以有效地抑制電網帶來的過載脈沖，從而起到保護整流橋及負載中所有元器件的作用。圖1中的TVS二極管箝位電壓應不大于電路的最大允許電壓。
(2)用TVS二極管保護直流穩壓電源

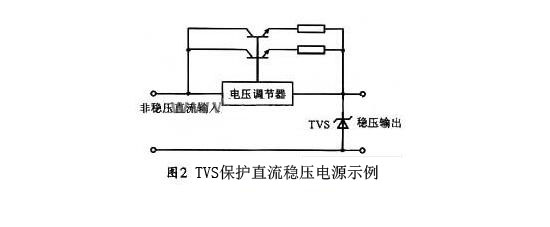

圖2是一個直流穩壓電源，在其穩壓輸出端加上TVS二極管，可以保護使用該電源的儀器設備，同時還可以吸收電路中晶體管的集電極到發射極間的峰值電壓，從而保護晶體管。建議在每個穩壓源的輸出端增加一個TVS管，這樣
可以大幅度地提高整機的可靠性。
(3)用TVS二極管保護晶體管電路

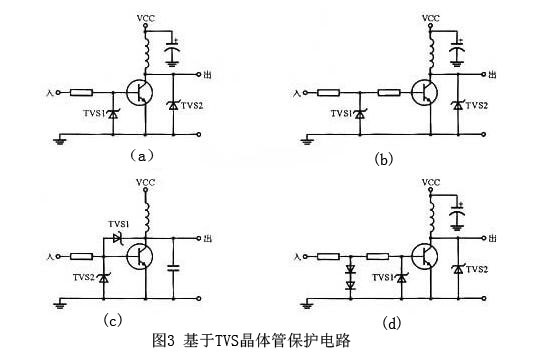

各種瞬變電壓能使晶體管的EB結或CE結擊穿而損壞，特別是晶體管集電極有感性(線圈、變壓器、電動機)負載時，通常會(huì )產生高壓反電勢，因而可能使晶體管損壞。在實際應用中，建議采用TVS二極管作為保護器件。圖3所示為T(mén)VS保護晶體管的四種電路實例。
(4)集成電路的保護
由于現代IC的集成度越來越高，而其耐壓則越來越低，因而很容易受到瞬變電壓的沖擊而損壞，故須采取保護措施。通常在CMOS電路的輸入端及輸出端都有保護網路，為了可靠起見，在各整機對外接口處也增加了各種保護網絡(luò )。
(5)用TVS二極管保護集成運放

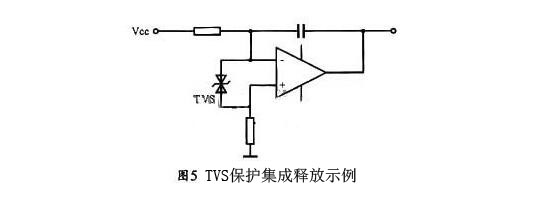

集成運放對外界電應力非常敏感。因此，在使用運放的過程中，如果因操作失誤或采取了不正常的工作條件，往往會(huì )出現過大的電壓或電流，特別是浪涌和靜電脈沖，從而很容易使運放受損或失效。圖5所示是用TVS二極管在運放差模輸入端防止過壓損傷的保護電路。
以上內容由深圳踏歌科技技術小編專業知識提供，讓TVS二極管行業的您更深入的了解及分析！感謝您的瀏覽。
