陶瓷氣體放電管的選型：

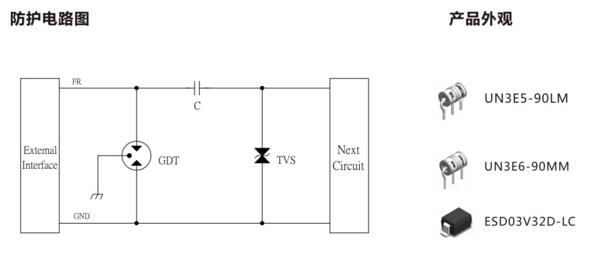

　　陶瓷氣體放電管（GDT）
　　GDT【UN3E5-90LM】直流標稱電壓：90±20%V，沖擊電流（8/20μS）：5kA，電容值＜1.5pF，電阻值＞1GΩ；
　　GDT【UN3E5-90MM】直流標稱電壓：90±20%V，沖擊電流（8/20μS）：10kA，電容值＜1.5pF，電阻值＞1GΩ；
　　瞬態抑制二極管（TVS）
　　TVS【ESD03V32D-LC】Vrwm：3.0V；Vb：4.0V；防靜電能力（接觸/空氣）：8KV/15KV；結電容（f=1MHz）：1.2pF；封裝為SOT-323
　?、僭诳焖倜}沖沖擊下，陶瓷氣體放電管氣體電離需要一定的時間(一般為0.2～0.3μs，最快的也有0.1μs左右)，因而有一個幅度較高的尖脈沖會(huì )泄漏到后面去。若要抑制這個尖脈沖，有以下幾種方法：a、在放電管上并聯電容器或壓敏電阻;b、在放電管后串聯電感或留一段長度適當的傳輸線，使尖脈沖衰減到較低的電平;c、采用兩級保護電路，以放電管作為第一級，以TVS管或半導體放電管作為第二級，兩級之間用電阻、電感或自恢復保險絲隔離。
　?、谥绷鲹舸╇妷篤sdc的選擇：直流擊穿電壓Vsdc的最小值應大于可能出現的最高電源峰值電壓或最高信號電壓的1.2倍以上。
　?、蹧_擊放電電流的選擇：要根據線路上可能出現的最大浪涌電流或需要防護的最大浪涌電流選擇。放電管沖擊放電電流應按標稱沖擊放電電流(或單次沖擊放電電流的一半)來計算
　?、芴沾蓺怏w放電管因擊穿電壓誤差較大，一般不作并聯使用。
　?、堇m流問題：為了使放電管在沖擊擊穿后能正常熄弧，在有可能出現續流的地方(如有源電路中)，可以在放電管上串聯壓敏電阻或自恢復保險絲等限制續流，使它小于放電管的維持電流。 　　對此，大家若不懂或不太明白陶瓷氣體放電管怎么選型的，可根據以上踏歌電子給出的五大要點來進行你的選型所需，也可聯系我們，專業為為您一一解答心中的疑問以及一腦霧水的困惑。感謝你的閱讀欣賞本文。
