TVS瞬變二極管特性及主要參數是什么？踏歌電子技術部給予出了專業答案！根據TVS瞬變二極管的策略方案所提供的TVS瞬變二極管的特性曲線和TVS瞬變二極管的特性參數。由此踏歌電子技術小編為廣大工程師在此詳細講述揭曉答案。

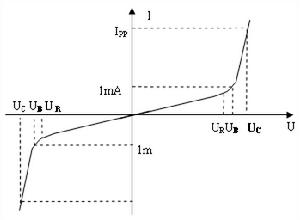

　　1、TVS瞬變二極管的特性曲線
　　TVS瞬變二極管的電路符號與普通穩壓二極管相同。它的正向特性與普通二極管相同；反向特性為典型的PN結雪崩器件。 　　2、TVS瞬變二極管的特性參數
　?。?）最大反向漏電流ID和額定反向關斷電壓VWM。VWM是TVS瞬變二極管最大連續工作的直流或脈沖電壓，當這個反向電壓加入TVS瞬變二極管的兩極間時，它處于反向關斷狀態，流過它的電流應小于或等于其最大反向漏電流ID。
　?。?）最小擊穿電壓VBR和擊穿電流IRVBR是TVS瞬變二極管最小的雪崩電壓。25℃時，在這個電壓之前，TVS瞬變二極管是不導通的。當TVS瞬變二極管流過規定的1mA電流（IR）時，加入TVS瞬變二極管兩極間的電壓為其最小擊穿電壓VBR。按TVS瞬變二極管的VBR與標準值的離散程度，可把TVS瞬變二極管分為±5%VBR和平共處±10%VBR兩種。對于±5%VBR來說，VWM=0.85VBR；對于±10%VBR來說，VWM=0.81VBR。
　?。?）最大箝拉電壓VC和最大峰值脈沖電流IPP當持續時間為20微秒的脈沖峰值電流IPP流過TVS瞬變二極管時，在其兩極間出現的最大峰值電壓為VC。它是串聯電阻上和因溫度系數兩者電壓上升的組合。VC、IPP反映了TVS器件的浪涌抑制能力。VC與VBR之比稱為箝位因子，一般在1.2~1.4之間。
　?。?）電容量C電容量C是TVS瞬變二極管雪崩結截面決定的、在特定的1MHZ頻率下測得的。C的大小與TVS瞬變二極管的電流承受能力成正比，C過大將使信號衰減。因此，C是數據接口電路選用TVS瞬變二極管的重要參數。
　?。?）最大峰值脈沖功耗PMPM是TVS瞬變二極管能承受的最大峰值脈沖耗散功率。其規定的試驗脈沖波形和各種TVS瞬變二極管的PM值，請查閱有關產品手冊。在給定的最大箝位電壓下，功耗PM越大，其浪涌電流的承受能力越大；在給定的功耗PM下，箝位電壓VC越低，其浪涌電流的承受能力越大。另外，峰值脈沖功耗還與脈沖波形、持續時間和環境溫度有關。而且TVS所能承受的瞬態脈沖是不重復的，器件規定的脈沖重復頻率（持續時間與間歇時間之比）為0.01%，如果電路內出現重復性脈沖，應考慮脈沖功率的“累積”，有可能使TVS瞬變二極管損壞。
　?。?）箝位時間TCTC是從零到最小擊穿電壓VBR的時間。對單極性TVS瞬變二極管小于1×10-12秒；對雙極性TVS瞬變二極管小于是1×10-11秒。
　　TVS瞬變二極管的特性參數也并非復雜，以上六點就TVS瞬變二極管特性參數所包含的重點，踏歌電子望大家銘記怡心，以此對以后選型等都會(huì )有所大大幫助！好話說得好，多學一件本領，以后就少一句求別人的話！
