瞬態抑制二極管測試方法

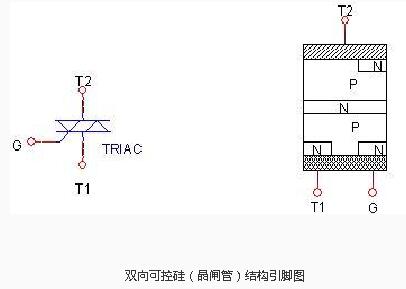

　　判斷測量雙向可控硅（晶閘管）極性的方法
　?。?）.將三用電表置于Rx1檔，量其三接腳，如表所示，不論紅表筆如何測量，于T1與G之間的電阻皆為20到50姆，因此另一接腳為T(mén)2。

　?。?）.將三用電表置于Rx1檔，測試棒分別接于可控硅的T2與T1，以導線連接T2與G再移開，則T2與T1間呈低電阻（可控硅已被觸發），設其電阻為R1。

　?。?）.再用三用電表分別測T2和G，以導線連接T2與T1再移開，則T2與G之間呈低電阻（可控硅已被觸發），設其電阻為R2，通常R1小于R2，則可辨別T1和G兩點。 　　瞬態抑制二極管好壞測量判斷
　　1.用萬用表R×1k擋測量管子的好壞對于單極型的TVS，按照測量普通二極體的方法，可測出其正、反向電阻，一般正向電阻為4k5左右，反向電阻為無窮大。

　　2.對于雙向極型的TVS，任意調換紅、黑表筆測量其兩引腳間的電阻值均應為無窮大，否則，說明管子性能不良或已經損壞。

　　P6KE10CA這個是雙向的瞬態抑制二極管所以就采用2的方法
