壓敏電阻選型應遵守的事項！
　　壓敏電阻器應該在其額定的參數條件以?xún)裙ぷ?，否則有可能導致壓敏電阻發熱劣化、甚至擊穿的后果。壓敏電阻的失效模式主要為短路，如果短路時間過長，會(huì )發生爆炸、起火，損壞周邊的部件；也有可能出現開路。因此，必須遵守如下選型事項：

　　1）壓敏電阻的工作環境：
　　應該在技術條件規定的范圍以?xún)龋?br /> 　　環境溫度：－40C～＋85 ℃ ；
　　相對濕度：＋40±2℃時，最大可達96％ ；
　　大氣壓力：達8.5KPa。

　　2）壓敏電壓的選取
　　根據電源電壓選取。充分考慮到電網（或電路）工作電壓的波動幅度, 選取壓敏電阻的壓敏電壓值時，要留有足夠的余量。國內一般的波動幅度為30%。還有就是還要考慮到連續施加在壓敏電阻兩端的電源電壓，不能超過規格表中列出的“最大持續工作電壓”值。對于220V～240V交流電源防雷器，應選用壓敏電壓為470V～620V的壓敏電阻較合適。選用壓敏電壓高一點的壓敏電阻，可以降低故障率，延長使用壽命，但殘壓略有增大。

　　3）通流量的選取
　　壓敏電阻的標稱放電電流應大于要求承受的浪涌電流或每年可能出現的最大浪涌電流。標稱放電電流應按壓敏電阻浪涌壽命次數定額曲線中沖擊10次以上的數值進行計算，約為最大沖擊通流量的30%（即0.3 IP）左右。

　　4）箝位電壓的選取
　　壓敏電阻的箝位電壓必須小于被保護的部件或設備能承受的最大電壓（即安全電壓）。

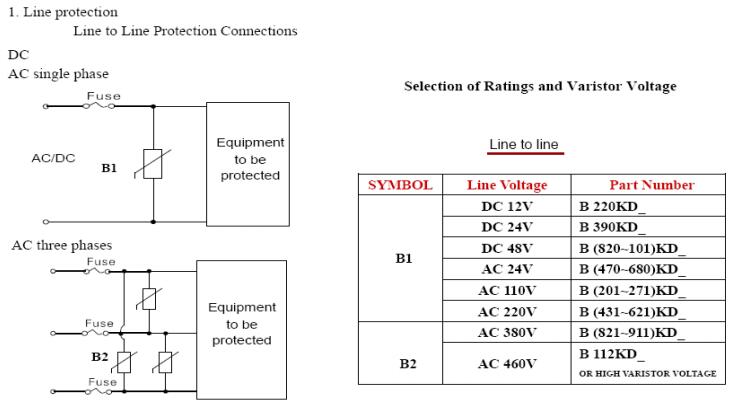

　　5）壓敏電阻的并聯
　　當一個壓敏電阻滿足不了標稱放電電流的要求時，應采用多個壓敏電阻并聯使用。有時為了降低限制電壓，即使標稱放電電流滿足要求也采用多個壓敏電阻并聯。要特別注意的是，壓敏電阻并聯使用時，一定要嚴格挑選參數一致的（例如：ΔU1mA≤3V，Δα≤3）進行配對，以保證電流的均勻分配。

　　6）壓敏電阻失效的保護
　　壓敏電阻的失效模式通常是短路，為了防止壓敏電阻的失效造成電源短路而起火，可以在每個壓敏電阻上串聯一個溫度保險管或熱脫離機構。溫度保險管應與壓敏電阻有良好的熱耦合，當壓敏電阻失效（高阻抗短路）時，它所產生的熱量把溫度保險管熔斷，從而使失效的壓敏電阻與電路分離，確保設備的安全。當較高的工頻暫時過電壓作用在壓敏電阻上時，可能使壓敏電阻瞬間擊穿短路（低阻抗短路），而溫度保險管還來不及熔斷，還可能起火。為避免這種現象發生，可在每個壓敏電阻上再串聯一個耐沖擊工頻保險絲（單用工頻保險絲則在老化失效時可能不熔斷）。也可以把壓敏電阻與陶瓷氣體放電管串聯使用，正常工作時陶瓷氣體放電管不導通，壓敏電阻沒有漏電流，可以大大延長使用壽命；受浪涌沖擊時，陶瓷氣體放電管首先擊穿，然后由壓敏電阻限制浪涌電壓，總的殘壓為兩者之和，略有增大（幾十伏）；沖擊過去后，由于壓敏電阻限制了電流，放電管不能維持導通而熄弧，恢復為正常工作狀態；當壓敏電阻短路失效后，因陶瓷氣體放電管流過很大的工頻電流也會(huì )很快失效，但它的失效模式絕大多數是開路，因而不易引起火災。
