ESD靜電保護元件，又稱靜電抑制二極管。ESD是多個 TVS晶?；蚨O管采用不同的布局做成具有特
定功能的多路或單路ESD保護器件， 主要應用于各類通信接口靜電保護，如 USB、HDMI、RS485、
RS232、VGA、RJ11、RJ45、BNC、SIM、SD 等。如表 1 所示，ESD 器件封裝多樣化，主要有以下封裝
形式：
單路：兩只腳 DFN0603 SOD923 DFN1006 SOD523 SOD323 DFN2020-2L
多路：三只腳 SOT-523 SOT23 DFN1006-3L DFN2020-3L
四只腳 SOT143
五只腳 SOT553 SOT353 DFN2.0*1.0-5L
六只腳 SOT563 SOT363 SOT23-6 DFN1616-6L
八只腳 SOP8 DFN-8L
十只腳 DFN2.5*1.0-10L DFN4.1*2.0-10L
踏歌ESD產品主要分為三大類：
一．超低電容 ESD 系列（Cj＜1PF）
二．低電容 ESD 系列（1≤Cj≤5PF)
三．普通電容 ESD 系列（Cj＞5PF）

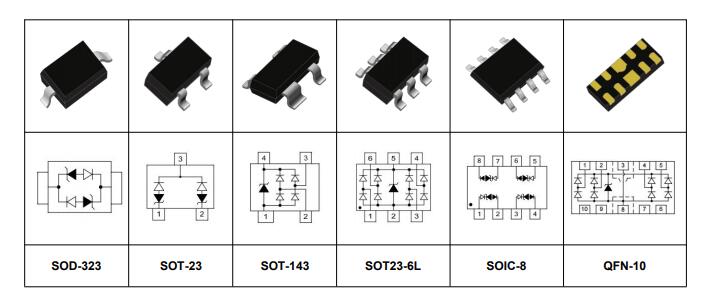

部分常用ESD封裝及內部結構
.jpg)
