USB 2.0靜電保護
　　解決方案：

　　設計說明：
　　保護應用：
　　使用USB 2端口的數據信號變化為±0.5V之間，以480Mbps的最大數據速率。
　　到達該數據傳輸率時，應最小化抑制器的電容量。
　　需避免受到ESD保護器影響的信號線包括D +和D。同時也需要防止5vdc電源總線受到ESD保護器和過電流的危害。

　　解決方案說明：

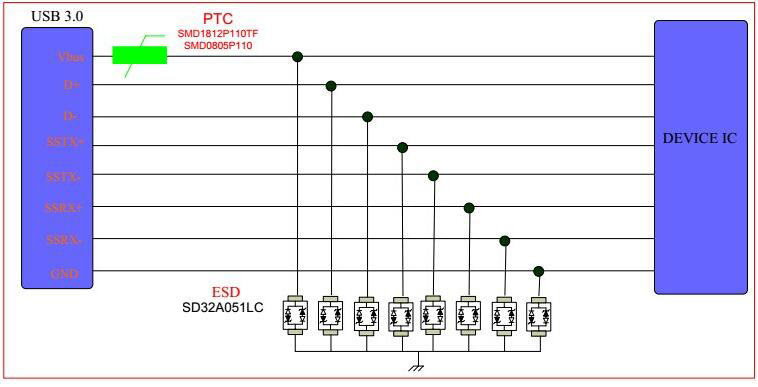

　　在左所示，數據線可以防止瞬變電壓，通過一系列的TG設備。為盡可能低的箝位電壓（低動態電阻），TG TVS二極管陣列（SPA）設備應使用最低可能的電容；Littlfuse PulseGuard（PGB）設備應使用：
　　方案一）兩通道硅TVS二極管陣列（SPA）溶液（sp3003系列顯示）
　　解決方案B）一二通道聚合PulseGuard抑制器（pgb102st23裝置）
　　C溶液）的離散聚合PulseGuard抑制器（pgb1010402雙或0603設備）

　　配套解決方案：
　　其他保護解決方案的建議。對于電源總線復位1206l系列PTC是勸過流保護，ESD保護器瞬態電壓抑制和MLA系列多層壓敏電阻。

　　監管問題：
　　IEC 61000-4-2 ESD保護器危害通過該測試可證明終端產品不易受到是最適合此接口的標準規范。

　　特性：不適用。

　　應用警告：不適用。
