隨著以太網速率的不斷提高，各種寄生參數特性對電氣性能存在不容忽視的影響，因此，以太網的電磁兼容（EMC）和防護設計成為設備功能能否實現的關鍵。EMC和防護設計介入產品設計的時間越早，成本也就越低。廢話不多，小編最喜歡做的事情就是將
踏歌電子FAE工程師們的經驗都分享給大家，本篇以太網口雷擊浪涌防護方案分享是難得一見的實用干貨，值得收藏。
以太網防護方案的設計需要考慮到雷擊浪涌以及陶瓷放電管一級防護之后的殘壓，因此一般會(huì )采用GDT在變壓器前端做共模 （八線）浪涌防護；并選擇結電容低、反應時間快，兼顧防護靜電功能的
TVS管吸收差模能量。
百兆以太網防護方案（一）

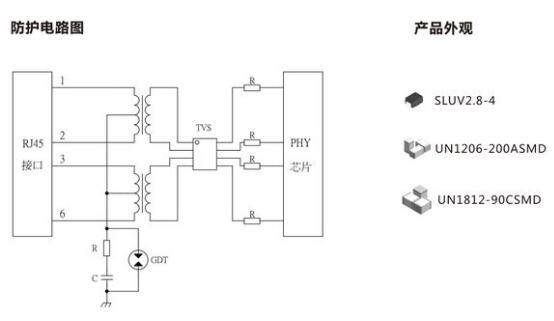

防護電路圖：
使用踏歌電子器件：
陶瓷氣體放電管：
GDT【UN1206-200ASMD】 直流標稱電壓200±30%V，沖擊電流（8/20μs）0.5KA，電容值＜0.5pF，電阻＞100MΩ。
GDT【UN1812-90CSMD】 直流標稱電壓90±20%V，沖擊電流（8/20μs）2.0KA，電容值＜1.0pF，電阻＞1GΩ。
瞬態抑制二極管TVS管:
TVS【SLUV2.8-4】 Vrwm：2.8V，Vb：3.0V，防靜電能力（接觸/空氣）：8KV/15KV，結電容（f=1MHz）：2.0pF，封裝：SO-08。
百兆以太網防護方案（二）

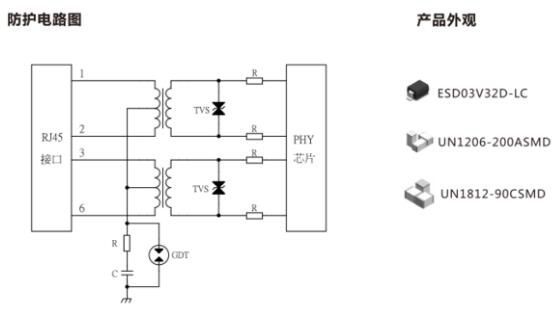

防護電路圖：
使用踏歌電子器件：
陶瓷氣體放電管：
GDT【UN1206-200ASMD】直流標稱電壓200±30%V，沖擊電流（8/20μs）0.5KA，電容值＜0.5pF，電阻＞100MΩ。
GDT【UN1812-90CSMD】直流標稱電壓90±20%V，沖擊電流（8/20μs）2.0KA，電容值＜1.0pF，電阻＞1GΩ。
瞬態抑制二極管TVS管:
TVS【ESD03V32D-LC】Vrwm：3.0V，Vb：4.0V，防靜電能力（接觸/空氣）：8KV/15KV，結電容（f=1MHz）：1.2pF，封裝：SOD-323。
千兆以太網防護方案（一）

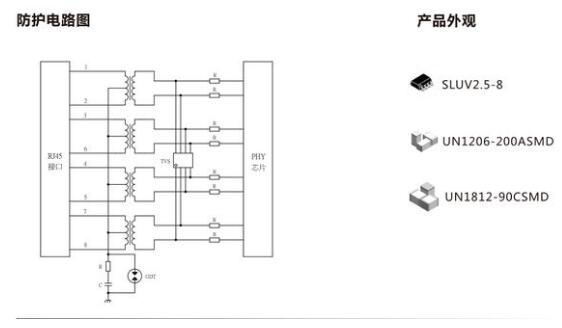

防護電路圖：
使用踏歌電子器件：
陶瓷氣體放電管：
GDT【UN1206-200ASMD】直流標稱電壓200±30%V，沖擊電流（8/20μs）0.5KA，電容值＜0.5pF，電阻＞100MΩ
GDT【UN1812-90CSMD】直流標稱電壓90±20%V，沖擊電流（8/20μs）2.0KA，電容值＜1.0pF，電阻＞1GΩ。
瞬態抑制二極管：
TVS【SLUV2.5-8】Vrwm：2.V，Vb：3.0V，防靜電能力（接觸/空氣）：30KV/30KV，結電容（f=1MHz）：3.0pF，封裝：SOP-08，超低漏電流
千兆以太網防護方案（二）

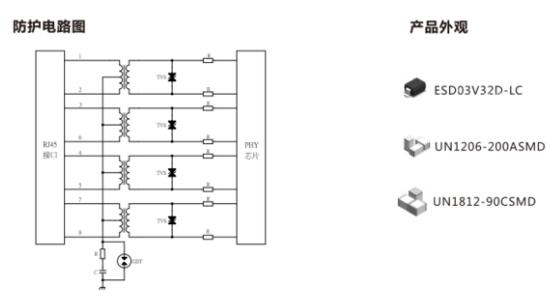

防護電路圖：
使用踏歌踏歌電子器件：
陶瓷氣體放電管：
GDT【UN1206-200ASMD】直流標稱電壓200±30%V，沖擊電流（8/20μs）0.5KA，電容值＜0.5pF，電阻＞100MΩ
GDT【UN1812-90CSMD】直流標稱電壓90±20%V，沖擊電流（8/20μs）2.0KA，電容值＜1.0pF，電阻＞1GΩ。
瞬態抑制二極管：
TVS【ESD03V32D-LC】Vrwm：3.0V，Vb：4.0V，防靜電能力（接觸/空氣）：8KV/15KV，結電容（f=1MHz）：1.2pF，封裝：SOD-323。
