保險絲和一個二極管并聯最常用的防反接電路，最常用的防反接電路主要有以下幾種：

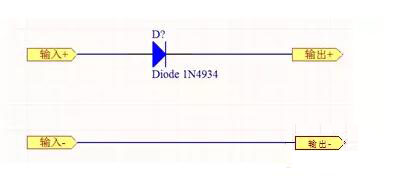

　　串聯1只二極管

　　這種防反接電路最簡單，成本也低，適合用在對成本要求比較嚴的產品中。
　　電路利用二極管的單向導通性，不足的是會(huì )有0.7V左右的壓降，接入電源時必須要考慮到這一點。還有這種電路只適合在小電流電路中使用，如果接入較大的電流，那么二極管上的功耗也會(huì )相應增大，發熱量就不可忽視了。

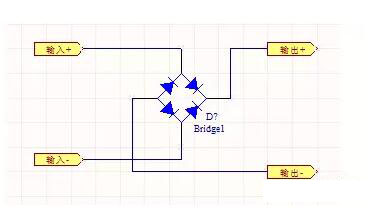

　　使用整流橋

　　這種電路可以說是上一種電路的升級版，接整流橋的話，就不存在電源正接和反接這個說法了，不管你是正接還是反接，后面接的電路都可以正常工作，原理就跟整流一樣嘛。
　　使用這種防反接電路，成本會(huì )相應地增加，壓降也會(huì )增大，在1.4V左右，也只適合用在小電流場合。

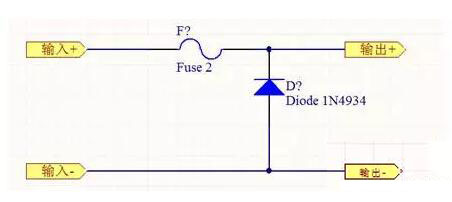

　　使用一個保險絲和一個反向并聯的二極管

　　前面兩種電路都存在二極管的壓降問題，只能工作在負載電流比較小的場合。
　　這種防反接電路在輸入處串聯了一個保險絲、并聯了一個二極管。當電源正接時，只要負載電流不超過保險絲允許范圍時，保險絲不會(huì )熔斷，二極管反向截止，輸入電壓沒什么損耗，不影響負載電路的正常工作。當電源接反時，二極管導通，此時電流大，保險絲熔斷，從而實現電路保護功能。

　　但是麻煩的是，我們每接反一次電路，就要更換一次保險絲，很是不方便，想省功夫的可以接自恢復保險絲。
