LCD模件的電路保護如下：
　　解決方案：

　　設計說明：
　　保護應用：
　　通常LCD 模件的數據傳輸率小于20 Mbps，所以可使用電容值小于40 pF的保護裝置。 存在ESD電氣危害。
　　解決方案說明：

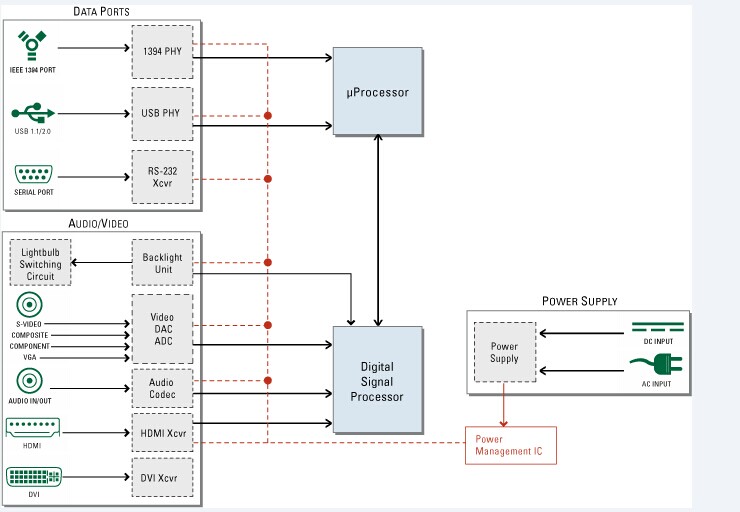

　　如左圖（上）所示，可使用分立式多層壓敏電阻，以便靈活布局。 然而，如需首先考慮減少產品數量或節省電路板空間，則推薦使用瞬態抑制二極管陣列。
　　配套解決方案：
　　除了上述建議外，Ruilon的MLV產品組合還提供其它解決方案。 例如，如果數據傳輸速度較快（>200 Mbps），則建議使用PulseGuard設備，以確保信號的完整性。
　　監管問題：
　　IEC 61000-4-2是最適合此接口的標準規范。 通過該測試可證明終端產品不易受到ESD危害。
　　特性：不適用。
　　應用警告：不適用。
